一、概述：
邁向二十一世紀的物流技術，不僅是企業戰略的“商務物流”，而且是向整個社會實現物質供給的“社會物流”，進而在全球化市場的激烈競爭中形成多元化網絡所必需的“全球物流”，可以預見，21世紀將是國際物流大發展的時代，這一時代的物流業，將呈現信息化、網絡化、智能化、柔性化、標準化和社會化的特征�！ �
本公司將實施的物流GPS運輸車輛定位監控調度系統，采用全球定位GPS技術、地理信息GIS技術、無線通信技術和計算機網絡等技術綜合起來對運輸車輛進行實時遠程監控，其特點是采用GPRS無線網進行通信,能與GIS信息系統融合為一體，實現對貨物運輸車輛的優化調度和實時遠程位置監控。對保證貨物的送達時間、貨物的優化配送、優化配載具有積極的作用。可達到節省人力、降低油耗、提高流通速度的效果。我公司搭建的平臺將采用B/S和C/S相結合的網絡架構模式，該模式可有效的利用B/S和C/S架構的優點，回避其缺點，使架構的最終系統一方面有比效高的安全性、便捷性，另一方面可以較好地與用戶業務信息和辦公系統共享數據，保證用戶運輸數據的完整性，做到GPS系統與業務系統、辦公系統的無縫連接。

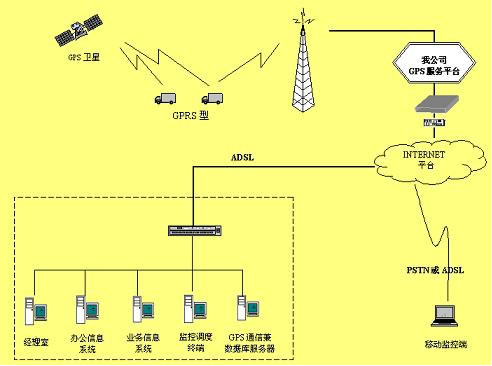

二、系統網絡架構圖如下：
本系統的硬件架構立足于客戶現有網絡，采用GPRS通信方式，考慮到系統的穩鍵性、可擴充性和系統監控車輛容量，本系統設立了GPS通信兼數據庫服務器，這一方面是出于系統的安全性、穩定性方面的考慮，另一方面是出于數據的本地保存有利于客戶業務信息系統對GPS系統相關數據的利用。GPS通信兼數據庫服務器主要用于中心監控系統與GPRS車載終端之間的各種數據傳輸和解析和本地分控中心的擴充，并對中心監控系統接收到的車輛GPS定位數據、車輛調度信息、接口業務信息數據進行保存。
本系統可設立多個監控調度終端。通過此種方式，可保證在中心的調度座席上，每一值班員均可通過自己身邊的監控調度終端來監控車輛和向一臺或多臺車輛發送調度和其他信息。用戶的各個兄弟單位
(在得到授權的情況下)、出差人員可以利用便攜電腦，通過Internet進行信息接收和發送。

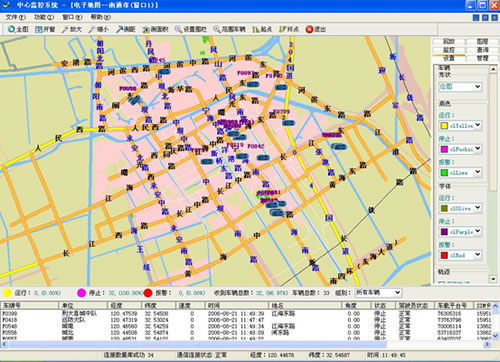

三、系統界面如下所示：
四、系統主要功能：
1.GIS顯示
GIS系統集地圖顯示、查詢、定位等功能于一體，利用GIS的強大功能，能夠更加直觀的對車輛運行線路進行合理的安排。其主要功能為：
•電子地圖的顯示與車輛圖符在地圖上的標識。
•對不同種類的車輛可分組或分等級進行監控，在整個屏幕上可監控全部或部分車輛，亦可開窗口單獨監控重點車輛,被監控的重點車輛始終移不出監控窗口。
•電子地圖的放大、縮小、平移等功能。
•電子地圖的漫游。
•電子地圖圖層信息的查詢功能，主要是電子地圖上各類地理信息的查詢，通過模糊查詢策略，實現快速查詢。
•電子地圖上特定信息的添加功能，對地圖信息進行升級。
•電子地圖圖層的自動加載、自動標注。
•電子地圖上兩地距離的測量，面積測量。
•范圍車輛查詢，在設定的地圖界面里，找出所有的車輛。
•道路升級，道路自動添加功能，根據車輛行使軌跡自動添加新建的道路。
2.車輛調度
該功能主要包括監控中心與車載臺之間的雙向通信聯絡、對車輛分配情況及各種匯總信息的處理，是GPS監控系統中最主要的功能模塊之一。
具體表現在：
•中文短信息發送
監控中心向車載臺通過中文短信等形式,發送各種指令，收到后，車載臺將以醒目文字、聲音等方式提醒駕駛員注意，并采取措施。
•任務單發送
監控中心根據記錄在系統數據庫中的任務單，向車輛發送。
•任務單跟蹤
指顯示車輛目前有幾項任務、已完成任務數、未完成的任務數等。
3. 車輛跟蹤監控
通過GPS設備對車輛進行實時跟蹤查詢，是GPS監控調度系統中最主要的功能模塊之一。
主要監控模式為：
•點呼跟蹤模式
由中心監控系統下發查詢車輛位置信息給車載終端，由車載終端返回車輛GPS定位信息。
•輪巡跟蹤模式
由中心監控系統下發一次定時查詢車輛位置信息給車載終端，車載終端將自動根據中心監控系統的設置，按某一個用戶設定間隔自動向中心監控系統返回車輛GPS定位信息。
•群發模式
中心監控系統可同時向一輛或多輛車載終端下發跟蹤指令。
中心監控系統可向車載終端發送停止發送GPS定位信息的指令。
•重點跟蹤
可對一輛或多輛需重點跟蹤的車輛放入重點監控窗口進行重點跟蹤，重點跟蹤的車輛圖標將始終在重點監控窗口中，對應的顯示方式為：當需顯示某輛車信息時，能顯示該車的有關主要信息(如車號、車臺號、車牌號、司機、速度、當前正在進行的任務、多長時間能夠到達地點、離地點距離的等。
4．車輛信息管理功能:
•檔案資料管理：對自己公司車輛檔案資料信息的管理。
它主要包括：車輛牌號、車輛類型、車輛種類、車輛所屬公司等眾多信息。
•車輛費用
費用種類包括：養路費、車船費、運管費、其他繳費輸入
對費用進行錄入登記，包括車號、噸位、月份、費用類型(養路費、車船費、運管費)、應繳金額、繳費金額等。
•維修管理：汽車行駛里程記錄臺帳,對每輛車的行駛里程進行登記查詢。
5．突發事件處理
•車輛路線檢查(偏軌報警)
規定了車輛的正常行駛路線，當車輛不在該路線上行駛時，車載臺以警告聲音、文字的形式向監控中心提示，以提請中心注意并采取相應措施。
•車輛準點到達地點檢查(準點到達)
規定了車輛到達某一地點的正常時間，當車輛超出該時間但仍然沒有到達時，車載臺以警告聲音、文字的形式向監控中心提示，以提請中心注意并采取相應措施。
•車輛準點出發檢查(準點出發)
規定了車輛到達某一地點停留完畢后出發的正常時間，當車輛超出該時間但仍然沒有出車時，車載臺以警告聲音、文字的形式向監控中心提示，以提請中心注意并采取相應措施。
•車輛緊急事故報警
車輛在運行途中,遇到意外情況(如犯人暴動、搶劫等極端情況),駕駛員可通過隱蔽按鈕向中心發送緊急事件報警信號,中心收到后,可及時采取緊急措施處理。中心監控調度系統可向車輛發送斷油斷電指令，當發生緊急情況時，中心監控調度系統可控制車輛不能進行行駛(可選)。
6．統計查詢模塊
•監控系統可查詢車輛目前的時間和所在地點。
•監控系統可查詢車載終端發送來的短信息。
•車載終端報警信息的統計查詢。
•指查詢車輛在但前時刻是否按照正常行駛路線行駛，或查詢車輛在某一時間范圍內是否按照正常行駛路線行駛。
•統計車輛在某段時間內運行的公里數。
五．車載終端主要功能
•實時快速定位功能：采用當前最先進的GPS接收機模塊，12通道。定位速度快，體積最小，功耗低。隨時向中心提供定位信息。
•車載GPS裝有192*96點陣液晶顯示屏，可中文顯示中心發送的調度指令。
•用戶界面友好，全菜單操作。
•當車載終端收發短消息時，會有聲音提示。
•車載終端接收到的短消息可自動存儲，用戶可查詢歷史消息，亦可決定是否刪除。
•省電功能：體積小，功耗低，性能穩定可靠，具有各種抗干擾措施，經多年反復實驗，長時間批量試運行證實，其性能穩定可靠。
•可通過中心發送命令獲取車輛單次GPS定位信息。
•中心監控系統可向車載終端發送中文短消息和任務單，用戶可通過車載終端按鍵選擇查閱中文短消息或任務單。
•通話功能：通過微型話筒或通話手柄，駕駛員可與中心直接語音通話，得到調度中心的指引以及實現通話等功能。
•終端配有設置接口，在功能升級及維護中不用拆裝設備。
|
|
